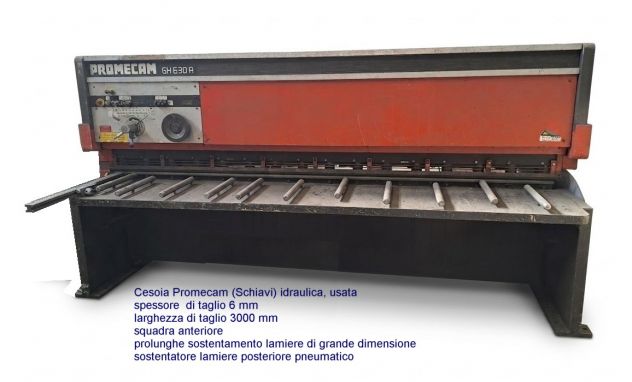

Cesoia Promecam (Schiavi) idraulica, usata
Dettagli
Descrizione
La Promecam Schiavi GH 630A è un classico dell'ingegneria meccanica applicata alla deformazione della lamiera. Il prefisso "GH" identifica la serie a ghigliottina idraulica (a taglio verticale), una tecnologia superiore rispetto alle cesoie a "scatto" (swing beam) per precisione e pulizia del taglio.
Ecco la scheda tecnica dettagliata basata sulla configurazione standard di quell'epoca:
Caratteristiche di Taglio
La sigla 630 è il codice parlante delle sue capacità nominali:
· Capacità di taglio (Acciaio dolce): 6 mm.
· Lunghezza utile di taglio: 3050 mm.
· Capacità di taglio (Inox): circa 4 mm (variabile in base alla resistenza del materiale).
· Inclinazione lama (Rake Angle): Regolabile idraulicamente. Questa funzione è fondamentale: aumentando l'angolo si possono tagliare spessori maggiori o materiali più duri, riducendolo si evita la svergolatura (torsione) sulle strisce strette.
Struttura e Meccanica
· Telaio: Monoblocco in acciaio elettrosaldato ad alta rigidità, progettato per assorbire le vibrazioni.
· Sistema di Taglio: Movimento verticale guidato su lardoni rettificati. A differenza dei modelli economici, il taglio verticale garantisce che la lama scenda perfettamente perpendicolare, usurandosi meno e tagliando meglio.
· Intercapedine Lame (Blade Gap): Regolazione manuale (tramite leva laterale o volantino) per adattare la distanza tra le lame allo spessore della lamiera, garantendo un taglio senza bave.
· Premilamiere: Serie di pistoni idraulici indipendenti che bloccano la lamiera prima che inizi il taglio, evitando lo slittamento.
Registro e Accessori
· Registro Posteriore: Motorizzato, con corsa standard solitamente di 1000 mm. La gestione avviene tramite un posizionatore (spesso un ELGO o simili nei modelli aggiornati) che permette di impostare la misura desiderata.
· Sostentatore Pneumatico Posteriore: È il "cuore" della tua configurazione. Si tratta di bracci mobili situati dietro la lama che sostengono la lamiera mentre viene spinta contro il registro. Senza di esso, una lamiera da 1 o 2 mm fletterebbe per gravità, portando a misure errate. Una volta avviato il taglio, i bracci si abbassano per far cadere il pezzo tagliato.
Specifiche Tecniche Tipiche
Parametro Valore Indicativo
Potenza Motore 7.5 - 11 kW
Colpi al minuto 12 - 20 (dipende dall'inclinazione lama)
Peso approssimativo 7.700 kg
Ingombro (LxPxH) ~ 3.82.200 x 1.900 mm
Dotazioni "In Normativa" (Adeguamento 81/08)
Essendo una macchina del 1980, per essere definita "a norma" oggi, la tua GH 630A deve aver subito questi interventi:
1. Protezioni Anteriori: Griglia fissa o mobile che impedisce alle dita di arrivare sotto i premilamiere, pur permettendo la visuale della linea di taglio.
2. Protezioni Posteriori: Barriere fisiche laterali e barriere fotoelettriche a raggio multiplo che bloccano la macchina se qualcuno entra nell'area del sostentatore durante il ciclo.
3. Quadro Elettrico: Rifacimento o aggiornamento con moduli di sicurezza, doppi contattori e gestione del fungo di emergenza ridondante.
4. Pedaliera: Coperta (per evitare azionamenti accidentali) e dotata di pulsante di stop.
In sintesi: È una macchina "vecchia scuola", sovradimensionata rispetto alle cesoie moderne di pari fascia, il che la rende estremamente longeva. Se il sistema idraulico è in ordine e le guide non hanno gioco, la qualità del taglio è ancora oggi di livello professionale.
