Chopper per spettrofotometria

Dettagli

Descrizione

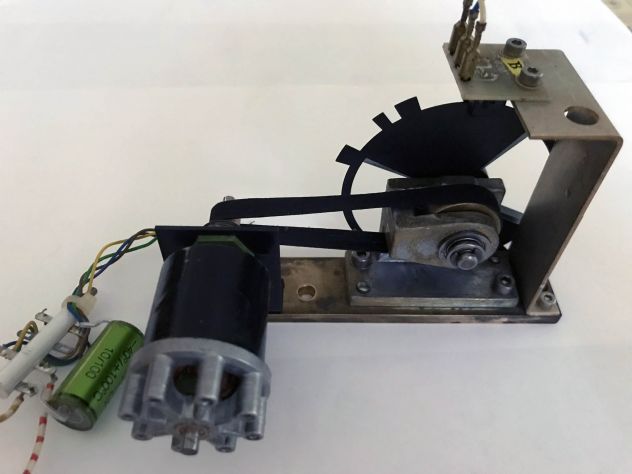

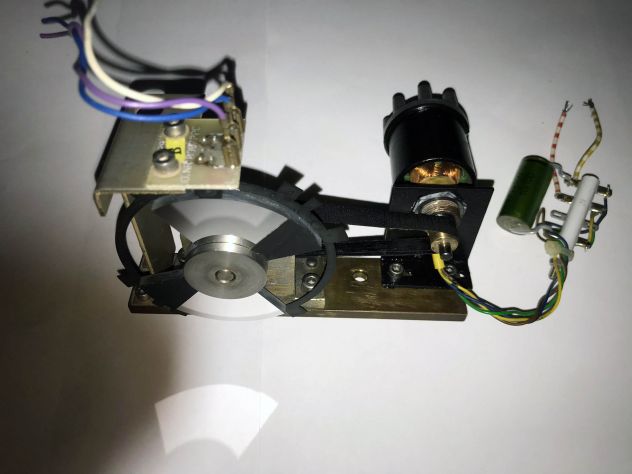

Il sistema ottico è formato da 2 specchi rotanti è stato recuperato da uno spettrofotometro
a doppio raggio della Perkin Elmer, gli specchi sono in ottime condizioni il motorino può
essere alimentato da una tensione alternata da 24 a 40V.

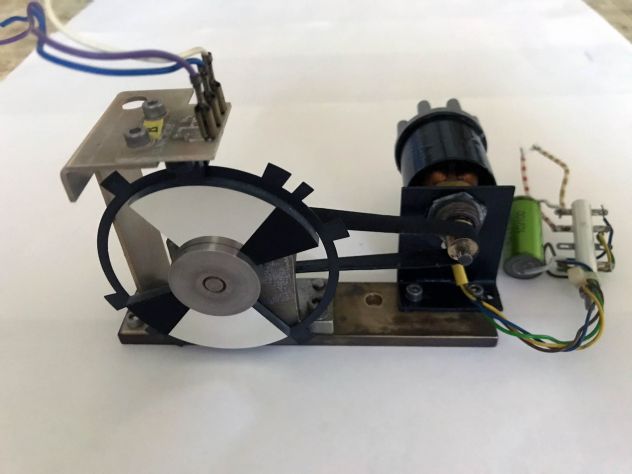

Il disco del chopper è del tipo a 3 settori: settore vuoto, riflettente,oscurato.

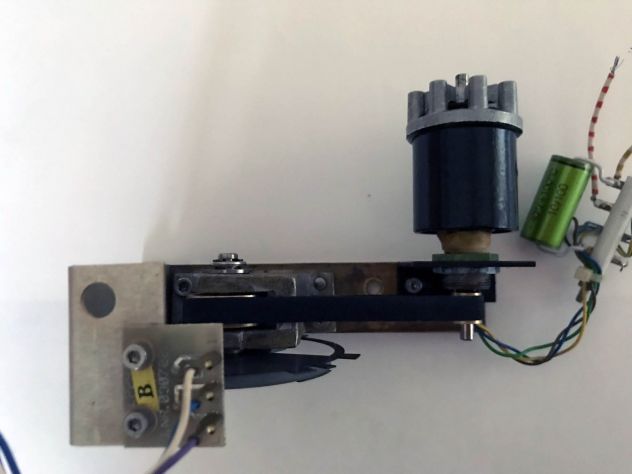

Presente anche un sensore ottico: H21A4 per sincronizzare inizio e fine settore.
Caratteristiche del sistema ottico:
- motorino asincrono tipo PAPST alim. nominale 40V c. a. funziona normalmente da 24 a 40V c. a. 3000 g/min
- disco ottico a 3 settori ruota a 1000 g/min accoppiato al motorino con cinghia di trasmissione
- sistema ottico di controllo a Led IR - fototransistor, H21A4

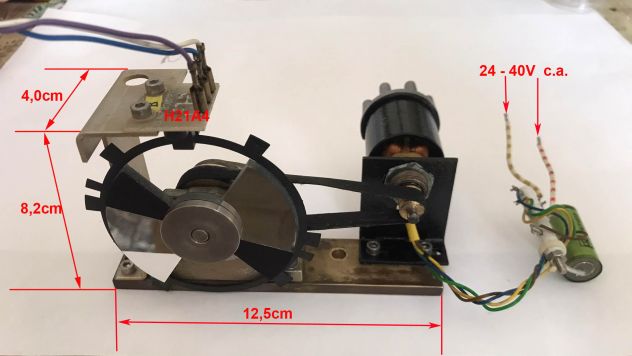

- le dimensioni nell' ultima foto
